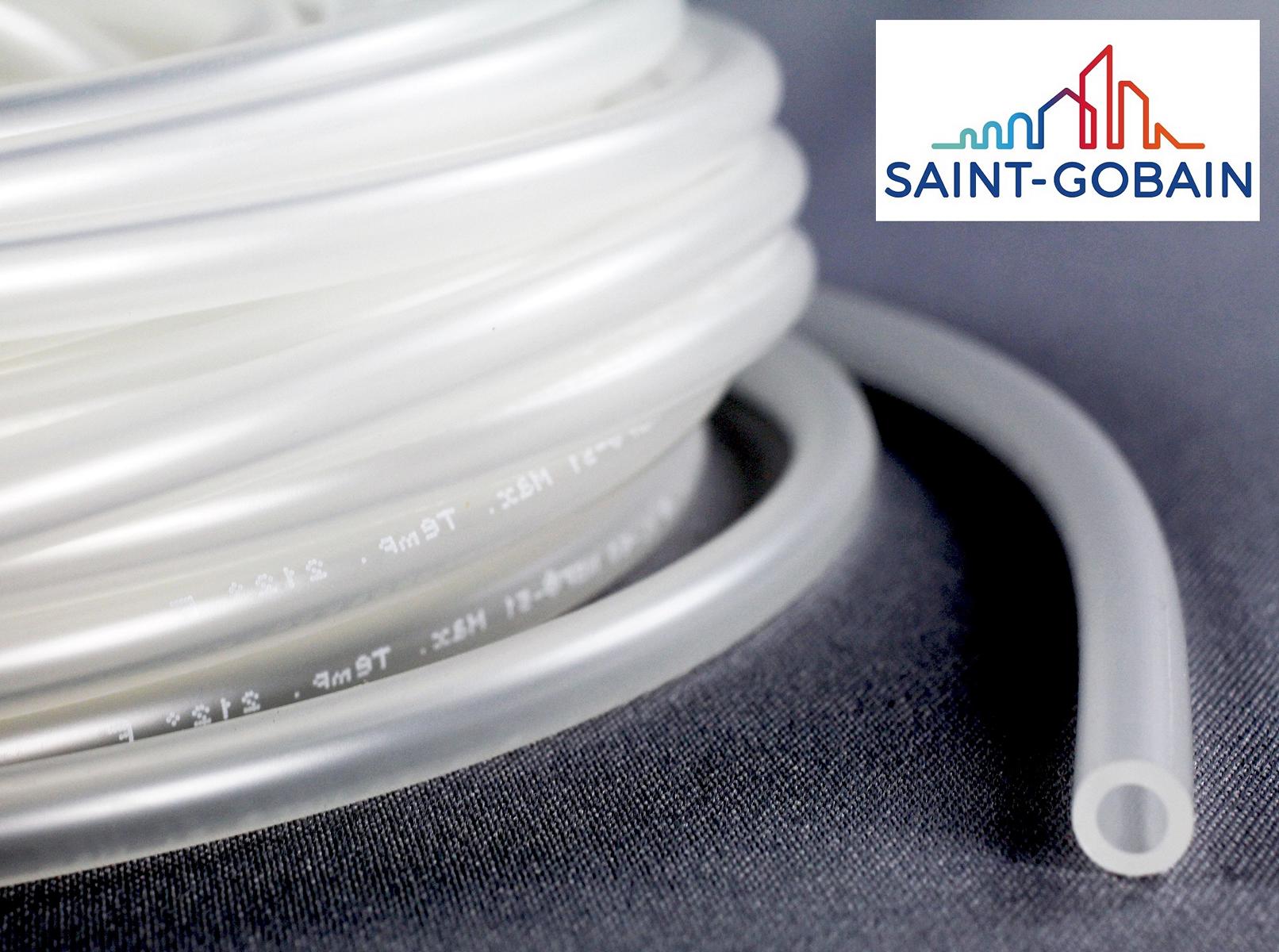

Tygon® XL-60
Schlauch für Lebensmittelund Getränke Anwendungen

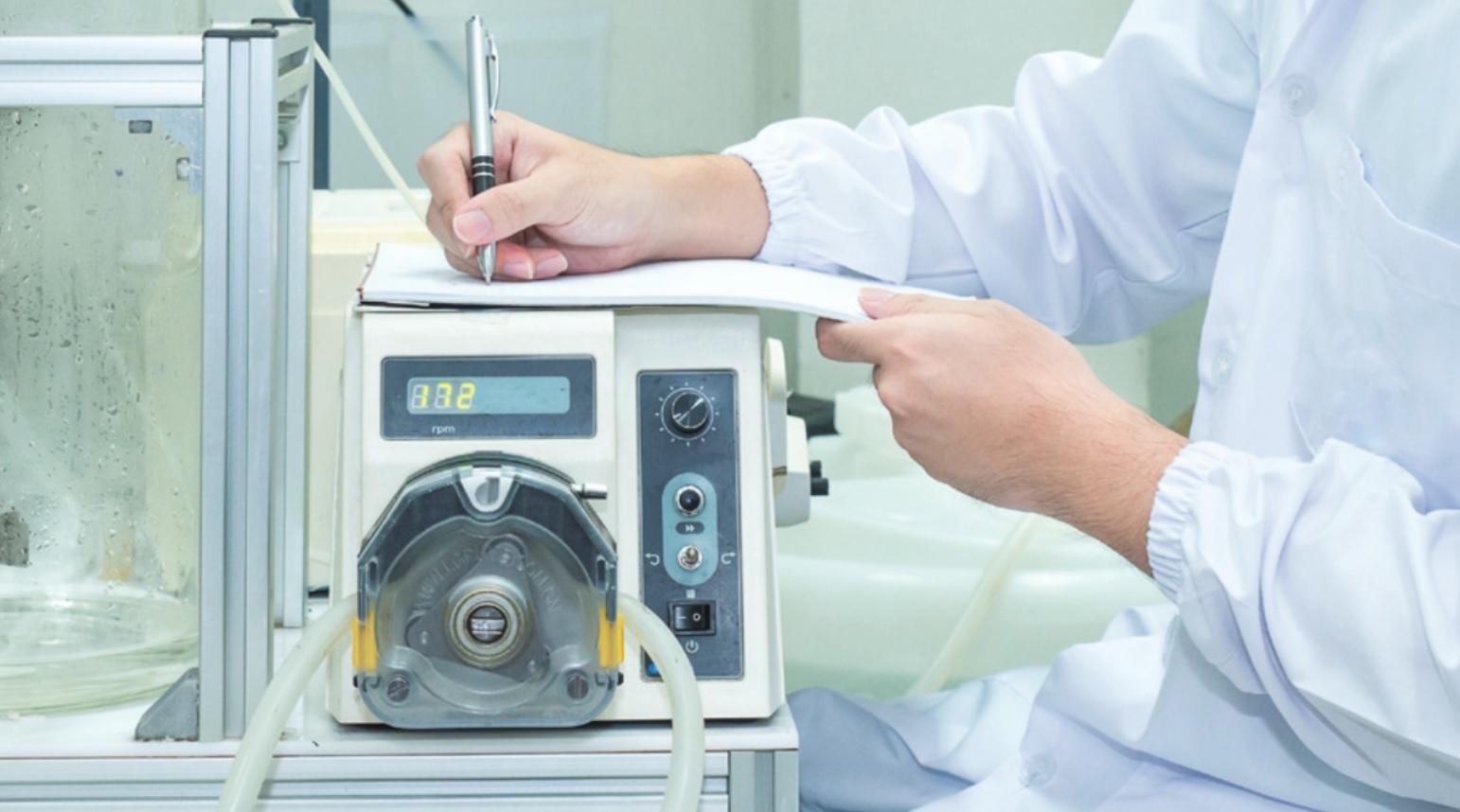

Überlegene Leistung in Schlauchpumpen
Tygon® XL-60 Schläuche wurden speziell für den Einsatz in peristaltischen Pumpen entwickelt und haben hier eine Lebensdauer von über 500 Stunden. Mit einer Härte von 60° Shore A sind sie extrem flexibel und weisen eine überlegene Biegewechselfestigkeit auf, wodurch Ausfallzeiten aufgrund von Pumpenversagen reduziert werden (siehe "Vergleichende Lebensdauer von peristaltischen Pumpenschläuchen" auf der folgenden Seite). Tygon® XL-60 Schläuche können als Alternative zu Silikon und PVC angesehen werden, dort wo eine längere Lebensdauer der Pumpenschläuche erforderlich ist.
Ausgezeichnete physikalische Eigenschaften
Tygon® XL-60-Schläuche sind durchscheinend transparent und verfügen über eine ausgezeichnete chemische Beständigkeit gegen eine Vielzahl von Flüssigkeiten, einschließlich Säuren und Basen. Sie weisen auch eine ausgezeichnete Beständigkeit gegen Ozon-, Sauerstoff- und Sonnenlichtalterung auf. Tygon® XL-60 Schläuche bleiben bei -40°C (-40°F) flexibel und sind temperaturbeständig bis +121°C (250°F).
Geringe Extrahierbarkeit
Schlauchmaterialien, die für den Transport von Nahrungsmitteln und Getränken verwendet werden, sind nicht völlig inert; daher kann es zu physikalischen und chemischen Wechselwirkungen mit dem Lebensmittelprodukt kommen, die bei der Auswahl des Schlauchmaterials eine entscheidende Rolle spielen. Die Art dieser Wechselwirkungen umfasst die Permeation von Gasen und Dämpfen durch den Schlauch, die Migration von Schlauchbestandteilen in die Nahrung und die Sorption von Nahrungsbestandteilen. Diese Wechselwirkungen können sowohl im Lebensmittel als auch im Schlauch zu Gerüchen und Abbaureaktionen führen. Tygon® XL-60-Schläuche wurden einer Migrationsstudie mit Lebensmittelsimulanzien unterzogen und die Gaschromatographie- Massenspektrometrie (GC-MS)-Analyse zeigte, dass sie bei normalem Gebrauch dem zu übertragenden Lebensmittel oder Getränk keinen unerwünschten Geschmack oder Geruch verleiht.
Zulassungen
• FDA 21 CFR 177.2600
• NSF 51
• EU Regulation 10/2011*
* Vollständige Compliance-Informationen und entsprechende Gebrauchsanweisungen finden Sie im ausführlichen Compliance-Dokument.
• NSF 51
• EU Regulation 10/2011*
* Vollständige Compliance-Informationen und entsprechende Gebrauchsanweisungen finden Sie im ausführlichen Compliance-Dokument.
Eigenschaften und Vorteile
- frei von DEHP Weichmachern
- Lange Lebensdauer in Schlauch-pumpen
- Temperaturbereich bis zu +121°C (250°F)
- geringe Extrahierbarkeit
- Alternative zu PVC
- klar und flexibel
- kundenspezifische Farben erhältlich
Typische Anwendungen
- Nahrungsmittel und Getränke
- peristaltische Pumpen
Vergleich Lebensdauer von Peristaltikpumpenschläuchen
Die folgende Tabelle zeigt die Stunden bis zum Ausfall von Schläuchen mit 6,35 mm (1/4") ID x 9,53 mm (3/8") AD. In jedem Fall wurde ein 3-Rollen-Pumpenkopf verwendet, der bei 600 U/min unter Bedingungen einer Raumtemperatur von 23°C (73°F) betrieben wurde. Die Lebensdauer des Schlauchs wird in Betriebsstunden vor dem Bruch gemessen.
Die Leistung von Schläuchen bei peristaltischen Pumpenanwendungen wird von den Einsatzbedingungen und der verwendeten Ausrüstung sowie von der Größe und Wandstärke der getesteten Schläuche beeinflusst. Die oben genannten Daten dienen nur zu Informationszwecken und sollten nicht für Spezifikationen verwendet werden.
Die Leistung von Schläuchen bei peristaltischen Pumpenanwendungen wird von den Einsatzbedingungen und der verwendeten Ausrüstung sowie von der Größe und Wandstärke der getesteten Schläuche beeinflusst. Die oben genannten Daten dienen nur zu Informationszwecken und sollten nicht für Spezifikationen verwendet werden.Relativer Permeabilitätskoeffizient
TYGON® Schlauch XL-60 - Durchmesser und Wandstärken
| Art.Nr. | Ø Innen | Ø Außen | Wand | Zollmaß gerundet | Crossref. |
|---|---|---|---|---|---|
| TY1,59XL4,76 | 1,59 mm (1/16") | 4,76 mm (3/16") | 1,59 mm (1/16") | 1,6 x 4,8 x 1,6 mm | AN800003 |
| TY3,18XL6,35 | 3,18 mm (1/8") | 6,35 mm (1/4") | 1,59 mm (1/16") | 3,2 x 6,4 x 1,6 mm | AN800007 |
| TY4,76XL7,94 | 4,76 mm (3/16") | 7,94 mm (5/16") | 1,59 mm (1/16") | 4,8 x 8,0 x 1,6 mm | AN800012 |
| TY6,35XL9,53 | 6,35 mm (1/4") | 9,53 mm (3/8") | 1,59 mm (1/16") | 6,4 x 9,6 x 1,6 mm | AN800017 |
| TY7,94XL11,11 | 7,94 mm (5/16") | 11,11 mm (7/16") | 1,59 mm (1/16") | 8,0 x 11,2 x 1,6 mm | AN800022 |
| TY9,53XL12,7 | 9,53 mm (3/8") | 12,7 mm (1/2") | 1,59 mm (1/16") | 9,6 x 12,7 x 1,6 mm | AN800027 |
| TY12,7XL19,05 | 12,7 mm (1/2") | 19,05 mm (3/4") | 3,18 mm (1/8") | 12,7 x 19,1 x 3,2 mm | AN800038 |
| TY15,88XL22,23 | 15,88 mm (5/8") | 22,23 mm (7/8") | 3,18 mm (1/8") | 15,9 x 22,3 x 3,2 mm | AN800046 |
| TY19,05XK25,4 | 19,05 mm (3/4") | 25,4 mm (1") | 3,18 mm (1/8") | 19,0 x 25,4 x 3,2 mm | AN800053 |
Typische physikalische Eigenschaften von Tygon® XL-60 Schlauch
| Eigenschaft | ASTM Methode | Wert |
|---|---|---|
| Härte | D2240 | 60° Shore A, 15s |
| Farbe | - | klar |
| Zugfestigkeit | D412 | 11.2 MPa (1.630 psi) |
| Maximale Dehnung | D412 | 770,00% |
| Reißfestigkeit | D1004 | 33.3 kN/m (190 lb-f/in) |
| Dichte | D792 | 0.90 |
| Druckverformungs-Konstante 22 Std. bei 70°C | D395 | Methode B 55,00% |
| Zugspannung bei 300% Dehnung | D412 | 3,83 MPa (555 psi) |
| Zugverformung bei 75% Dehnung | D412 | 100 |
| Durchschlagsfestigkeit | D149 | 21,6 kV/mm (550 v/mil) |
| Maximale empfohlene Betriebstemperatur | - | 121 °C (250°F) |
| Versprödungstemperatur | D746 | -66°C (-87°F) |
| Wasserabsorption, 24 Std. bei 23°C | D570 | 0,07% |
TYGON®XL-60 SCHLAUCH IST NICHT ZUR VERWENDUNG ALS IMPLANTAT VORGESEHEN.
