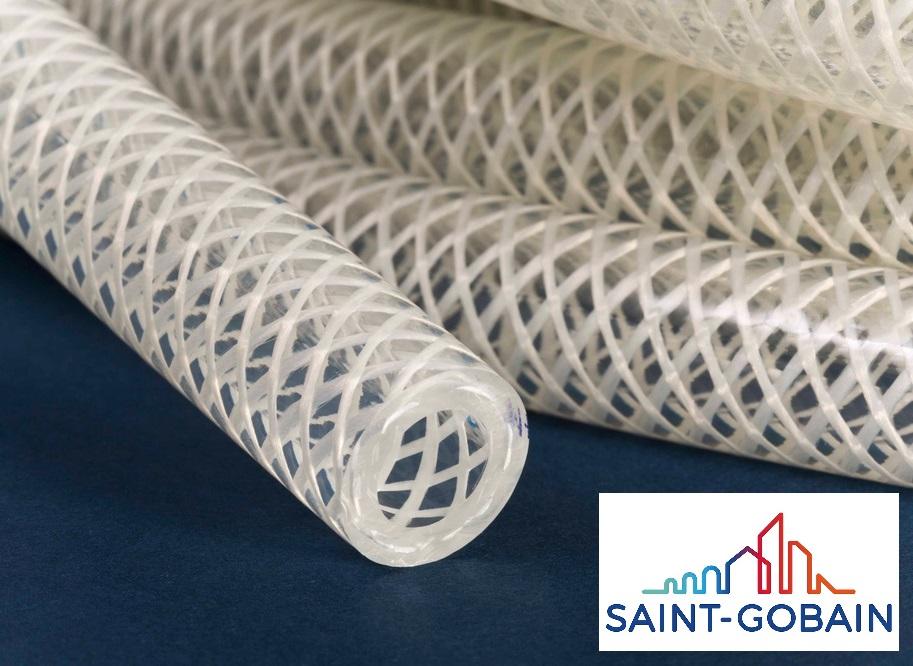

Versilon™ C-544-A IB
Flexibilität bei hohen Drücken & Kraftstoff / Öl beständig
Abriebfest und druckbeständig für viele Anwendungen
Versilon ™ C-544-A IB wurde speziell für den Einsatz unter großen mechanischen und physikalischen Belastungen entwickelt.
Besonders im Einsatz mit sehr abrasiven Medien oder Feststoffen, wo es auf hohe Abriebfestigkeit ankommt, übertreffen Versilon ™ C-544-A Schläuche herkömmliche Gummi- oder Kunststoffmaterialien deutlich. Versilon™ C-544-A IB ist sehr flexibel und kann daher in Bereichen mit besonders engen Radien verlegt werden, wo viele andere gewebeverstärkte Schläuche bereits knicken.
Versilon ™ C-544-A IB Schläuche behalten auch bei Temperaturen von bis zu -73 ° C (-100 ° F) einen Großteil ihrer einzigartigen Flexibilität. Sie erfüllen die Anforderungen der FDA 21 CFR, 177.1680 und 177.2600 für Anwendungen mit Lebensmittelkontakt.
Besonders im Einsatz mit sehr abrasiven Medien oder Feststoffen, wo es auf hohe Abriebfestigkeit ankommt, übertreffen Versilon ™ C-544-A Schläuche herkömmliche Gummi- oder Kunststoffmaterialien deutlich. Versilon™ C-544-A IB ist sehr flexibel und kann daher in Bereichen mit besonders engen Radien verlegt werden, wo viele andere gewebeverstärkte Schläuche bereits knicken.
Versilon ™ C-544-A IB Schläuche behalten auch bei Temperaturen von bis zu -73 ° C (-100 ° F) einen Großteil ihrer einzigartigen Flexibilität. Sie erfüllen die Anforderungen der FDA 21 CFR, 177.1680 und 177.2600 für Anwendungen mit Lebensmittelkontakt.
Herausragende Beständigkeit
Während viele Gummi- und Kunststoffmaterialien gegenüber bestimmten Lösungsmitteln, Ölen und Chemikalien wenig beständig sind, widerstehen Versilon ™ C-544-A IB Schläuche einem viel breiteren Spektrum von Substanzen. Die Extraktion von Weichmachern führt zur Versprödung und ist eine der häufigsten Fehlerursachen, wenn flexible Schläuche aggressiven Chemikalien ausgesetzt sind.
Versilon ™ C-544-A IB ist ohne Weichmacher und bleibt auch bei extremen Temperaturen flexibel.
Versilon ™ C-544-A IB ist ohne Weichmacher und bleibt auch bei extremen Temperaturen flexibel.
Große Innendurchmesser sind ideal für hohe Mengen
Versilon ™ C-544-A IB Schläuche für erhöhten Druck können problemlos hochviskose Flüssigkeiten, Pasten und Schlämme in großen Volumen übertragen. Eine Vielzahl von Standardgrößen bis zu einem Innendurchmesser von 50 mm (2 Zoll) erhältlich.
Zulassungen
• erfüllt die Anforderungen der FDA für Lebensmittelkontakt
• FDA 21 CFR, 177.1680 und 177.2600
• erfüllt die Anforderungen der NSF 61 für Trinkwasser*
• FDA 21 CFR, 177.1680 und 177.2600
• erfüllt die Anforderungen der NSF 61 für Trinkwasser*
Eigenschaften und Vorteile
- außergewöhnliche Abrieb- und Reißfestigkeit
- gewebeverstärkt für erhöhten Arbeitsdruck
- hervorragende Beständigkeit gegen Öle, Fette und Kraftstoffe
- kälteflexibel auch bei Temperaturen unter 0°C
Typische Anwendungen
- Lebensmittel und Kosmetik
- für abrasive, viskose und schlammige Medien
- Fett und Schmiermittel
- Pellet- und Pulvertransfer
- Pneumatische Sensorgeräte
- Instrumenten- und Steuerleitungen
- Kühlmittel-Rückgewinnungsysteme
Versilon™ Schlauch C-544-A IB - Durchmesser und Wandstärken
| Art.Nr. | Ø Innen | Ø Außen | Wand | Zollmaß gerundet | Crossref. |
|---|---|---|---|---|---|
| VS3,18CA9,53IB | 3,18 mm (1/8") | 9,53 mm (3/8") | 3,18 mm (1/8") | 3,2 x 9,6 x 3,2 mm | AZY02008 |
| VS4,76CA11,11IB | 4,76 mm (3/16") | 11,11 mm (7/16") | 3,18 mm (1/8") | ||
| VS6,35CA12,7IB | 6,35 mm (1/4") | 12,7 mm (1/2") | 3,18 mm (1/8") | 6,4 x 12,7 x 3,2 mm | AZY02019 |
| VS9,53CA15,88IB | 9,53 mm (3/8") | 15,88 mm (5/8") | 3,18 mm (1/8") | 9,6 x 15,9 x 3,2 mm | AZY02029 |
| VS12,7CA19,05IB | 12,7 mm (1/2") | 19,05 mm (3/4") | 3,18 mm (1/8") | 12,7 x 19,1 x 3,2 mm | AZY02038 |
| VS15,88CA22,23IB | 15,88 mm (5/8") | 22,23 mm (7/8") | 3,18 mm (1/8") | 15,9 x 22,3 x 3,2 mm | AZY02046 |
| VS19,05CA26,99IB | 19,05 mm (3/4") | 26,99 mm (1-1/16") | 3,97 mm (5/32") | 19,0 x 27,0 x 4,0 mm | AZY02054 |
| VS25,4CA34,93IB | 25,4 mm (1") | 34,93 (1-3/8") | 4,76 mm (3/16") | 25,5 x 35,1 x 4,8 mm | AZY02064 |
| VS31,75CA44,45IB | 31,75 mm (1-1/4") | 44,45 mm (1-3/4") | 6,35 mm (1/4") | 31,8 x 44,6 x 6,4 mm | AZY00071 |
| VS38,1CA50,8IB | 38,1 mm (1-1/2") | 50,8 mm (2") | 6,35 mm (1/4") | 38,1 x 50,9 x 6,4 mm | AZY00074 |
| VS50,8CA63,5IB | 50,8 mm (2") | 63,5 mm (2-1/2") | 6,35 mm (1/4") | 50,8 x 63,6 x 6,4 mm | AZY00078 |
Typische Physikalische Eigenschaften von VersilonTM C-544-A IB Schlauch
| Eigenschaft | ASTM Methode | Wert |
|---|---|---|
| Härte | D2240 | 85° Shore A, 15s |
| Farbe | - | transparent |
| Dichte | D792 | 1.12 |
| Zugfestigkeit | D412 | 34,5 MPa (5.000 psi) |
| Maximale Dehnung | D412 | 400,00% |
| Reißfestigkeit | D1004 | 61,3 kN/m (350 lb-f/in) |
| Druckverformungs-Konstante @ 70°C (158°F) für 22 h | D395 | Methode B 19,00% |
| Dielektrizitätskonstante | D149 | 21,6 kV/mm (550 v/mil) |
| Zugmodul bei 100% Dehnung | D412 | 5,5 MPa (800 psi) |
| Zugmodul bei 300% Dehnung | D412 | 8,3 MPa (1.200 psi) |
| Maximale empfohlene Betriebstemperatur | - | 82° C (180°F) |
| Zugmodul | D412 | 45,00% |
| Versprödungstemperatur | D746 | -73°C (-100°F) |
| Wasserabsorption, 24 h bei 23°C | D570 | 1,80% |
