Gerader Tülleneinschrauber
Preis und Lieferzeit werden Ihnen nach Anfragen des Artikels schnellstmöglich mitgeteilt.

Wunschmenge kann von Mindestabnahmemenge abweichen.
Frage zum Produkt
Beschreibung

Schraub- / Tüllenverbindung

Tüllenverbinder - Einschraub-Schlauchverbinder

Der weiche Schlauch wird auf die passende Tülle geschoben und dadurch geweitet. Aufgrund der Eigenspannung des weichen Schlauchmaterials, sitzt der Schlauch fest auf der Verbindung. Wird einen höhere Festigkeit gewünscht, kann der Schlauch zusätzlich mit einer Klemmhülse fixiert werden. Es entsteht eine form- schlüssige, dichte und wieder lösbare T-Verbindung mit geringem Totvolumen. Die Gegenseite ist mit einem Außengewinde versehen und kann eingeschraubt werden.

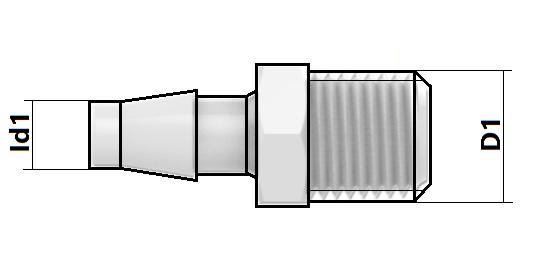

Id1 = Innen-Ø Schlauch 1:
  • 1,59 mm (1/16“)
  • 2,38 mm (3/32“)
  • 3,18 mm (1/8“)
  • 3,97 mm (5/32“)
  • 4,76 mm (3/16“)
  • 6,35 mm (1/4“)
  • 9,53 mm (3/8“)
  • 12,7 mm (1/2“)
D1 = Einschraubgewinde :
  • 10-32 UNF
  • 1/8-27 NPT
  • 1/16-27 NPT
  • 1/4-18 NPT
  • 1/2-14 NPT
Material:
  • Polyamid
  • Polypropylen
  • Kynar® PVDF
  • Polycarbonat
Abmessungen

Durchmesser

Art.Nr.Ø InnenGewinde
KY1,59TH10321,59 mm (1/16")10-32 UNF
KY1,59TH116271,59 mm (1/16")1/16-27 NPT
KY1,59TH18271,59 mm (1/16")1/8-27 NPT
KY2,38TH10322,38 mm (3/32")10-32 UNF
KY2,38TH116272,38 mm (3/32")1/16-27 NPT
KY2,38TH18272,38 mm (3/32")1/8-27 NPT
KY3,18TH10323,18 mm (1/8")10-32 UNF
KY3,18TH116273,18 mm (1/8")1/16-27 NPT
KY3,18TH18273,18 mm (1/8")1/4-18 NPT
KY3,97TH10323,97 mm (5/32")10-32 UNF
KY3,97TH116273,97 mm (5/32")1/16-27 NPT
KY3,97TH18273,97 mm (5/32")1/8-27 NPT
KY4,76TH116274,76 mm (3/16")1/16-27 NPT
KY4,76TH18274,76 mm (3/16")1/8-27 NPT
KY6,35TH18276,35 mm (1/4")1/8-27 NPT
Art.Nr.Ø InnenGewinde
PP1,59TH10321,59 mm (1/16")10-32 UNF
PP1,59TH116271,59 mm (1/16")1/16-27 NPT
PP1,59TH14281,59 mm (1/16")1/4"-28 UNF
PP1,59TH18271,59 mm (1/16")1/8-27 NPT
PP2,38TH10322,38 mm (3/32")10-32 UNF
PP2,38TH116272,38 mm (3/32")1/16-27 NPT
PP2,38TH14282,38 mm (3/32")1/4"-28 UNF
PP2,38TH18272,38 mm (3/32")1/8-27 NPT
PP3,18TH10323,18 mm (1/8")10-32 UNF
PP3,18TH116273,18 mm (1/8")1/16-27 NPT
PP3,18TH14183,18 mm (1/8")1/4-18 NPT
PP3,18TH18273,18 mm (1/8")1/8-27 NPT
PP3,97TH10323,97 mm (5/32")10-32 UNF
PP3,97TH116273,97 mm (5/32")1/16-27 NPT
PP3,97TH18273,97 mm (5/32")1/8-27 NPT
PP4,76TH116274,76 mm (3/16")1/16-27 NPT
PP4,76TH14184,76 mm (3/16")1/4-18 NPT
PP4,76TH18274,76 mm (3/16")1/8-27 NPT
PP6,35TH12146,35 mm (1/4")1/2-14 NPT
PP6,35TH14186,35 mm (1/4")1/4-18 NPT
PP9,53TH12149,53 mm (3/8")1/2-14 NPT
PP9,53TH18279,53 mm (3/8")1/8-27 NPT
PP12,7TH121412,7 mm (1/2")1/2-14 NPT
