Bev-A-Line® XX
Bev-A-Line® XX - Probennahme-Schlauch für Partikelmessung

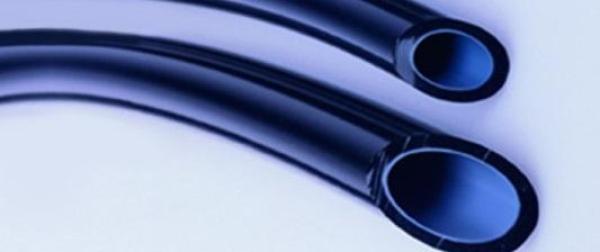

Flexibler Außenschlauch - Beständige Innenseele
Die patentierte Hytrel® Innenseele ist praktisch nicht vom Mantel zu trennen.
High Performance Schlauch
BEV-A-LINE® XX-Schlauch vereint die Vorteile eines robusten aber flexiblen Außenmantels mit einer abriebfesten, chemisch resistenten Innenseele, die die „Next-Batch“ Verunreinigung reduziert.
Im Vergleich zu starren, resistenten Schläuchen, wie z.B. PTFE oder FEP, ermöglicht der co-extrudierte Aufbau Einsparungen bei der Installation.
Die Hytrel® Innenseele ist im Hinblick auf Durchlässigkeit von Feuchtigkeit mit Polyether basierenden Urethanen vergleichbar. Die Außenwand schützt vor mechanischen Schocks und vor elektrostatischen Einflüssen.
Aufgrund der geringen Gasdurchlässigkeit ist BEV-A-LINE® XX auch für Kühlmittelgase und Kohlenwasserstoffe verwendbar.
Im Vergleich zu starren, resistenten Schläuchen, wie z.B. PTFE oder FEP, ermöglicht der co-extrudierte Aufbau Einsparungen bei der Installation.
Die Hytrel® Innenseele ist im Hinblick auf Durchlässigkeit von Feuchtigkeit mit Polyether basierenden Urethanen vergleichbar. Die Außenwand schützt vor mechanischen Schocks und vor elektrostatischen Einflüssen.
Aufgrund der geringen Gasdurchlässigkeit ist BEV-A-LINE® XX auch für Kühlmittelgase und Kohlenwasserstoffe verwendbar.
Konformität
BEV-A-LINE® XX ist mehrfach autoklavierbar, ohne dass sich die Schichten lösen. Der Schlauch ist FDA konform und erfüllt die NSF Standards für Trinkwasser.
Anwendung
Der BEV-A-LINE® XX Schlauch eignet sich besonders für den Transport von luftgetragenen Partikeln. Unabhängige Tests haben ergeben, dass der Schlauch die niedrigste Abscheiderate aller getesteten Schläuche hat.
Eigenschaften und Vorteile
- patentierte Hytrel® Innenseele für wiederholtes autoklavieren
- hochreine, glatte Innenwand
- Innenseele absorbiert keine Flüssigkeiten
- bei der Luftprobennahme setzen sich keine Partikel an der Innenwand ab
- nicht toxisch
- sehr gute Alterungsbeständigkeit
Typische Anwendungen
- Partikelmessung / Partikelzähler als Messgasschlauch
- Reinraumtechnik
- Pharma
Bev-A-Line® Schlauch XX - Durchmesser und Wandstärken
| Art.Nr. | Ø Innen | Ø Außen | Wand |
|---|---|---|---|
| BV4,2XX6,4 | 4,2 mm | 6,35 mm (1/4") | 1,08 mm |
| BV6,35XX9,53 | 6,35 mm (1/4") | 9,53 mm (3/8") | 1,59 mm (1/16") |
| BV9,53XX12,7 | 9,53 mm (3/8") | 12,7 mm (1/2") | 1,59 mm (1/16") |
| BV12,7XX15,88 | 12,7 mm (1/2") | 15,88 mm (5/8") | 1,59 mm (1/16") |
| BV12,7XX19,05 | 12,7 mm (1/2") | 19,05 mm (3/4") | 3,18 mm (1/8") |
| BV19,05XX25,4 | 19,05 mm (3/4") | 25,4 mm (1") | 3,18 mm (1/8") |
Typische physikalische Eigenschaften von Bev-A-Line® XX
| Eigenschaft | Hytrel® Innenseele Wert | Außenmantel Wert |
|---|---|---|
| Härte | 55° Shore D | 80° Shore A |
| Farbe | hellgrau | schwarz |
| Dichte | 1,2 | 1,2 |
| empfohlene Betriebstemperatur | -60°C bis +200°C | -41° bis +71°C |
| Zugfestigkeit | 5200 psi | 2000 psi |
| Max. Dehnung | 450,00% | 400,00% |
| Wasserabsorption, 24 h. bei 23°C | 0,60% | - |
Sterilisation
Autoklavierbarkeit: 136°C
